توضیحات

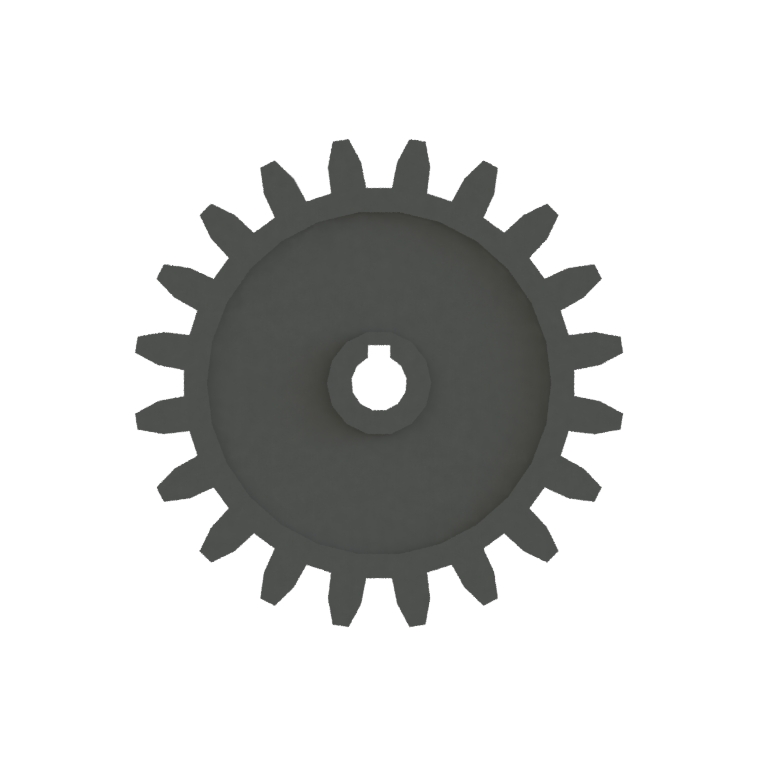

چرخدنده فلزی مدول 5 تک خار به عنوان یک ابزار انتقال قدرت در تجهیزات مختلف مورد استفاده قرار می گیرد. ماشین آلات صنعتی، ربات‏ ها، لوازم خانگی، خودروها و… از جمله تجهیزاتی هستند که ممکن است در آن ها از چرخدنده فلزی مدول 5 تک خار استفاده شود. هر چرخدنده دارای چند مشخصه مهم است که در انتخاب آن اثرگذار است:

متریال چرخدنده فلزی مدول 5 تک خار

چرخ‌ دنده‌‌ ها بسته به نوع کاربری، سرعت و انتقال گشتاور از جنس های مختلفی انتخاب می شوند. انتخاب جنس عمدتا به دو صورت تجربی و تحلیلی صورت می پذیرد.

در انتخاب جنس به صورت تحلیلی، با استفاده از داده های مهندسی نظیر سرعت، ضریب اطمینان، گشتاور، طول عمر لازم و… و از طریق روابط مکانیکی مشخصات چرخ دنده بدست آمده و با تکرار محاسبات، انتخاب جنس و مشخصات هندسی صورت می پذیرد.

چرخدنده فلزی تک خار کنونی با متریال آلومینیوم ساخته شده است. این متریال یک فلز سبک با مقاومتی مناسب برای انتقال توان های عادی و سبک است و از کیفیت مناسبی برخوردار است.

مدول

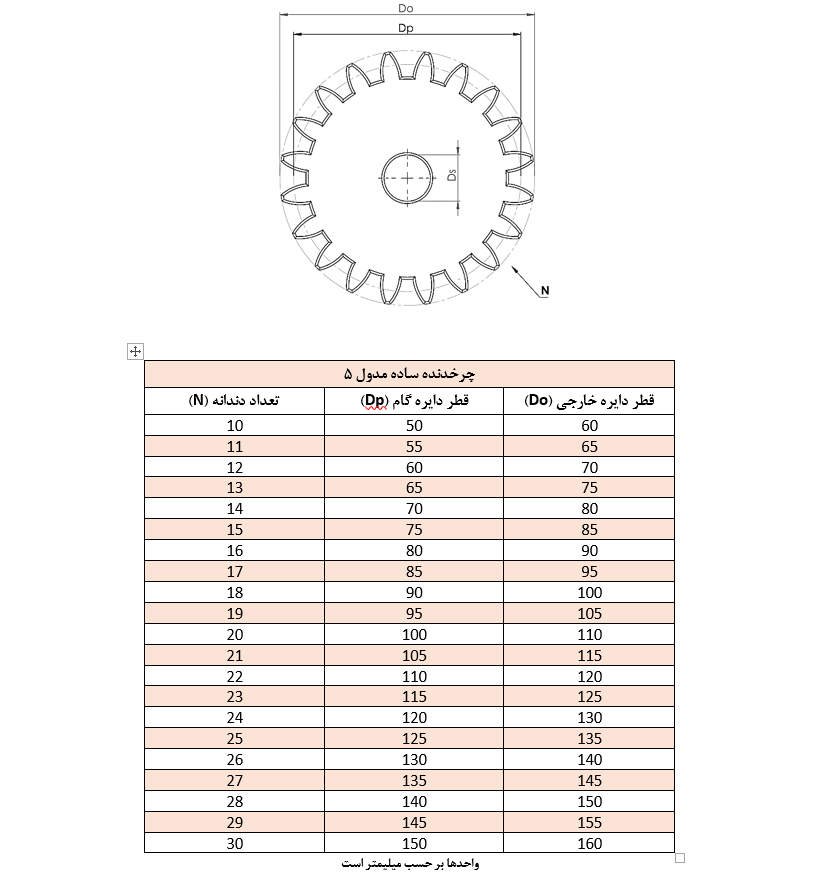

مدول معیاریست از اندازه دندانه چرخ‌ دنده. به میزانی که مدول یک چرخ دنده بزرگتر می شود، اندازه دندانه های آن نیز بزرگتر می شود. و البته چنانچه تعداد دندانه های یک چرخ دنده را ثابت فرض کنیم، افزایش مدول منتج به افزایش قطر نیز خواهد شد. رابطه بین مدول، تعداد دنداه و قطر چرخ دنده به شرح ذیل می باشد:

d=m*n

که در این رابطه d برابر قطر دایره گام، m برابر مدول و n برابر تعداد دندانه می باشد. توجه شود دایره گام دایره ایست که قطر آن از قطر دایره سر دنده کمتر و از قطر دایره پای دنده بیشتر است (بین این دو قرار دارد).

دو چرخ دنده که در تماس با یکدیگر قرار دارند باید مدول یکسانی داشته باشند. در غیر این صورت دندانه ها با هم هماهنگ نشده و سایش یا شکست دندانه ها و یا قفل شدن محور اتفاق خواهد افتاد.

توضیحات تکمیلی

جنس	آلومینیوم آلیاژی
تعداد دندانه	20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 15, 16, 17, 18, 19
ضخامت	20 mm
قطر شفت	30mm, 10mm, 12mm, 15mm, 5mm, 8mm, 20mm, 25mm
وضعیت کارکرد	نو (آکبند)
