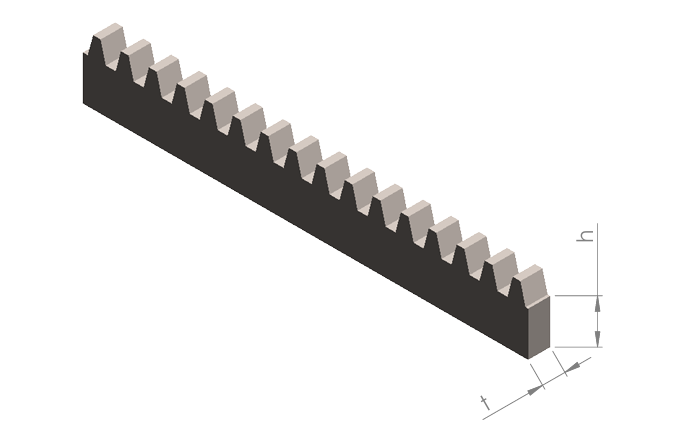

چرخ دنده شانه ای مدول 5 با تعداد دندانه‌های مختلف

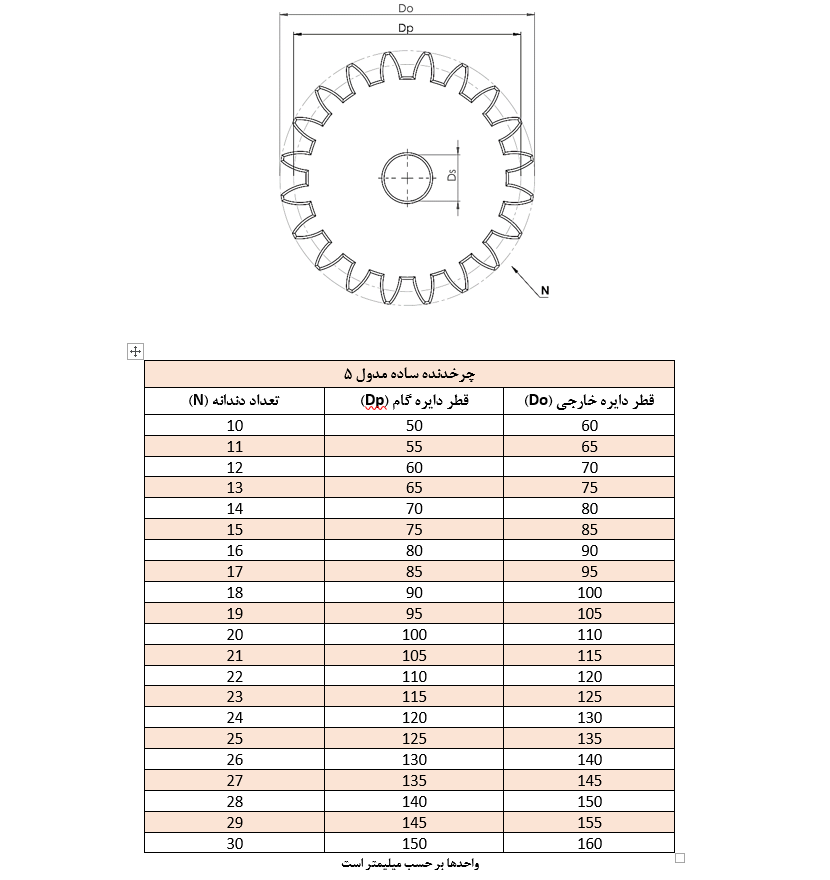

مدول معیاریست از اندازه دندانه چرخ‌ دنده. به میزانی که مدول یک چرخ دنده بزرگتر می شود، اندازه دندانه های آن نیز بزرگتر می شود. و البته برای انتخاب چرخدنده پنیوین، چنانچه تعداد دندانه های یک چرخ دنده را ثابت فرض کنیم افزایش مدول منتج به افزایش قطر نیز خواهد شد. رابطه بین مدول، تعداد دندانه و قطر چرخ دنده پینیون به شرح ذیل می باشد:

d=m*n

که در این رابطه d برابر قطر دایره گام، m برابر مدول و n برابر تعداد دندانه می باشد. توجه شود دایره گام دایره ایست که قطر آن از قطر دایره سر دنده کمتر و از قطر دایره پای دنده بیشتر است (بین این دو قرار دارد).
